ГОСТ 2.709-89

Единая система конструкторской документации. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах

действующий Настоящий стандарт распространяется на электрические схемы изделий всех отраслей промышленности и строительства и устанавливает условные обозначения проводов и зажимов электрических элементов, устройств, оборудования, базовых электрических элементов (резисторов, предохранителей, реле, трансформаторов, вращающихся машин), управляющих устройств двигателей, питания, заземления, соединения с корпусом, участков цепей в электрических схемах

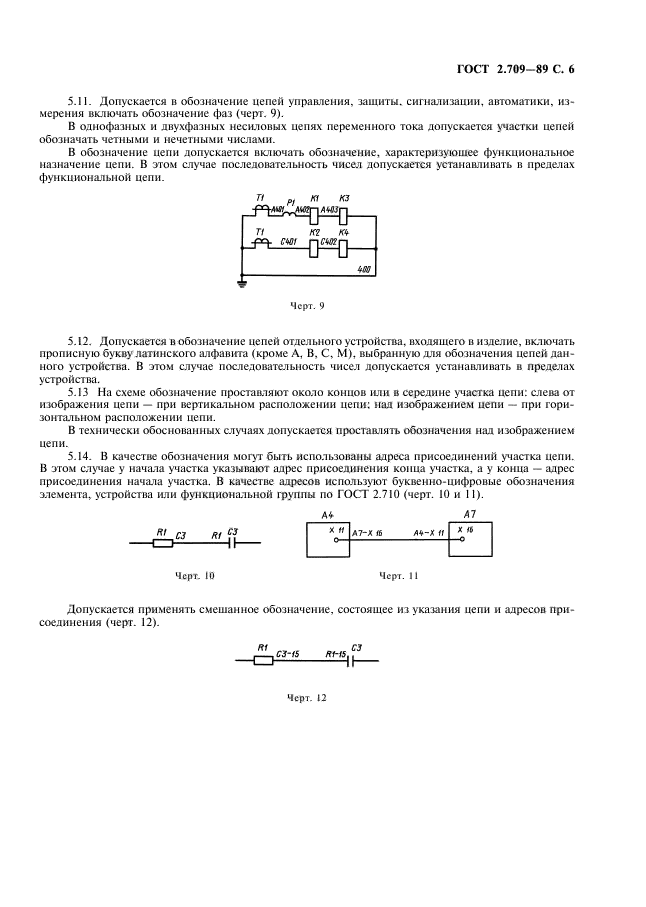

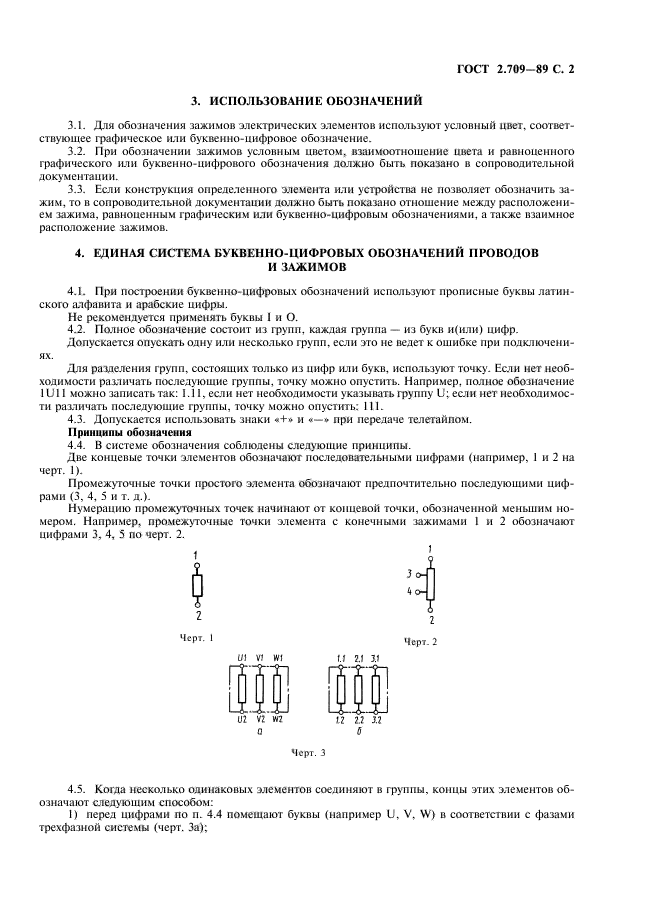

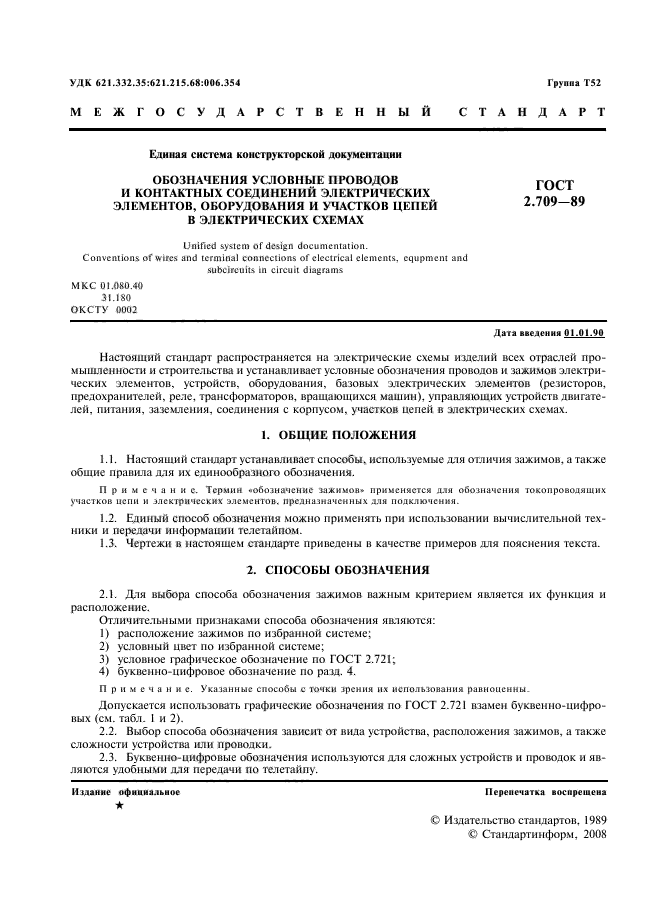

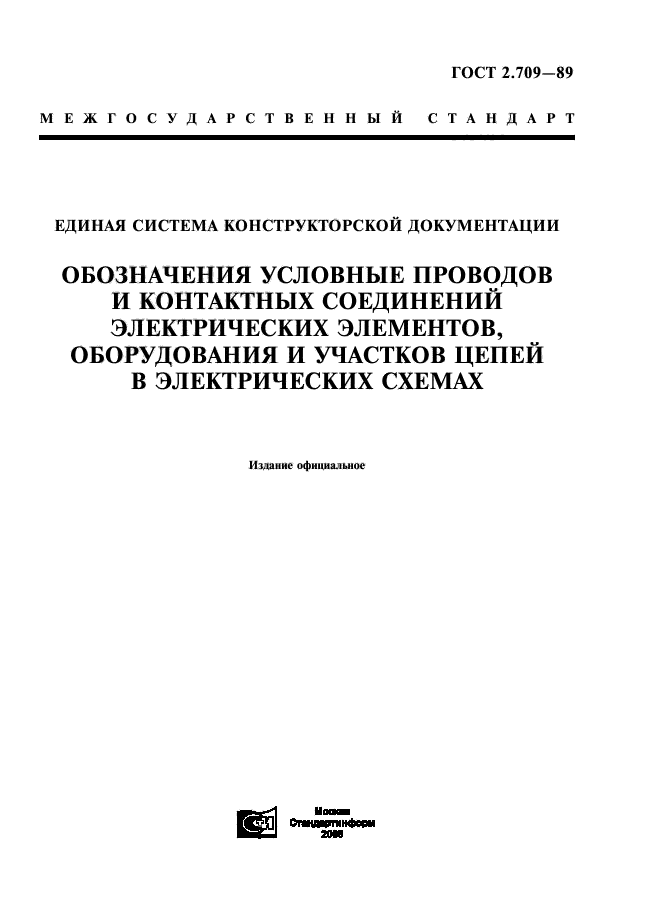

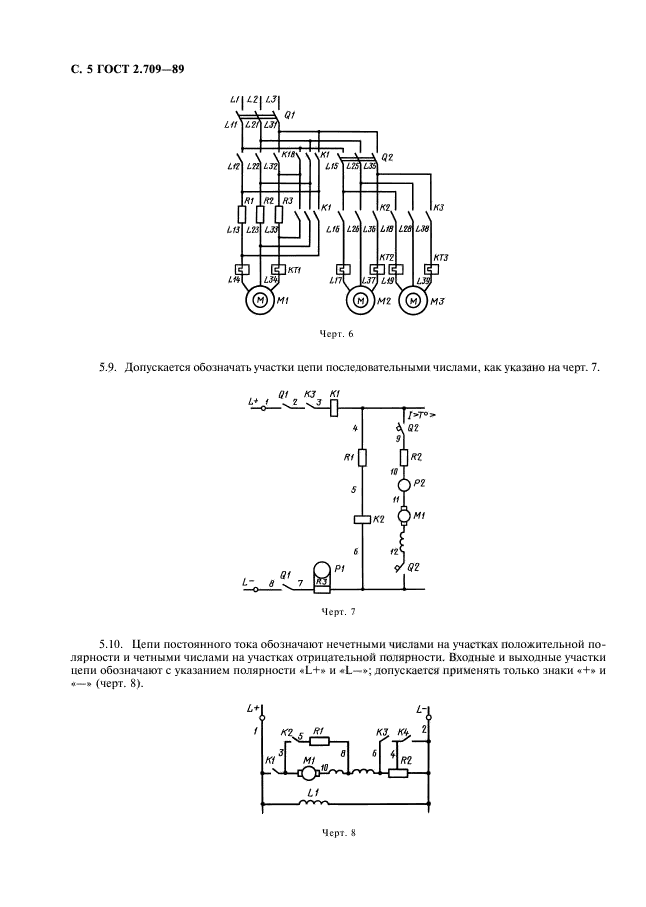

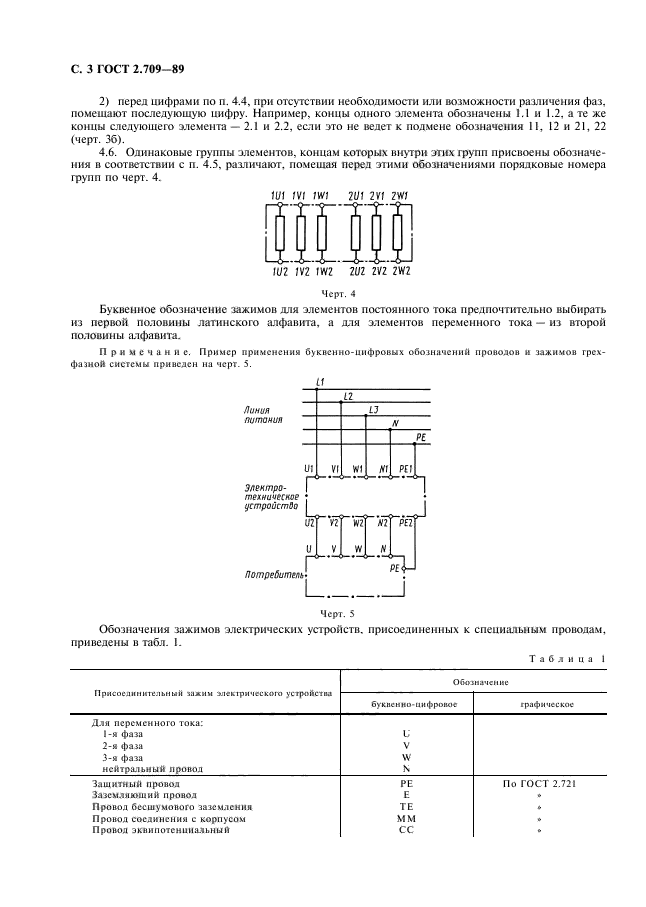

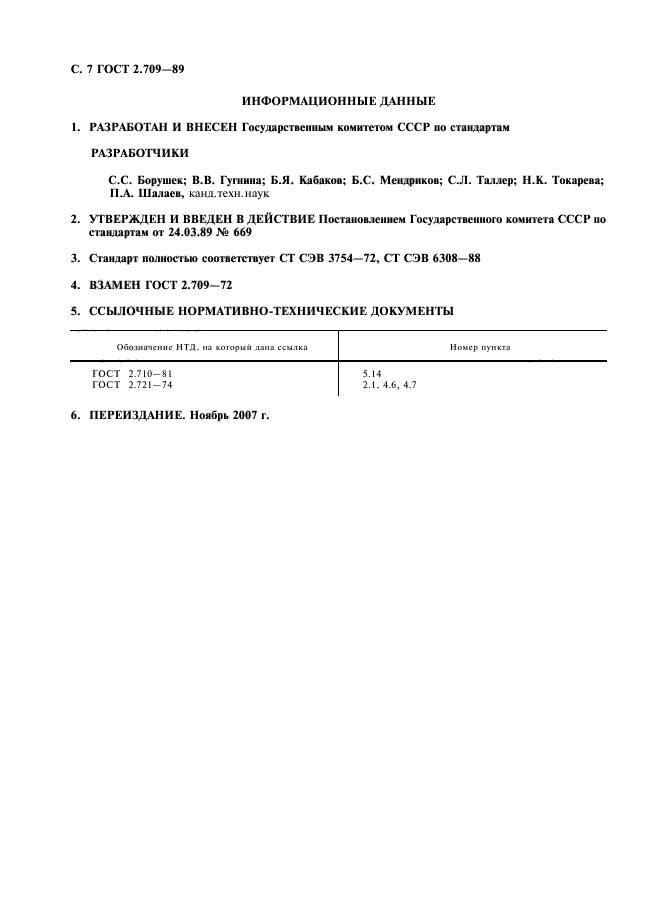

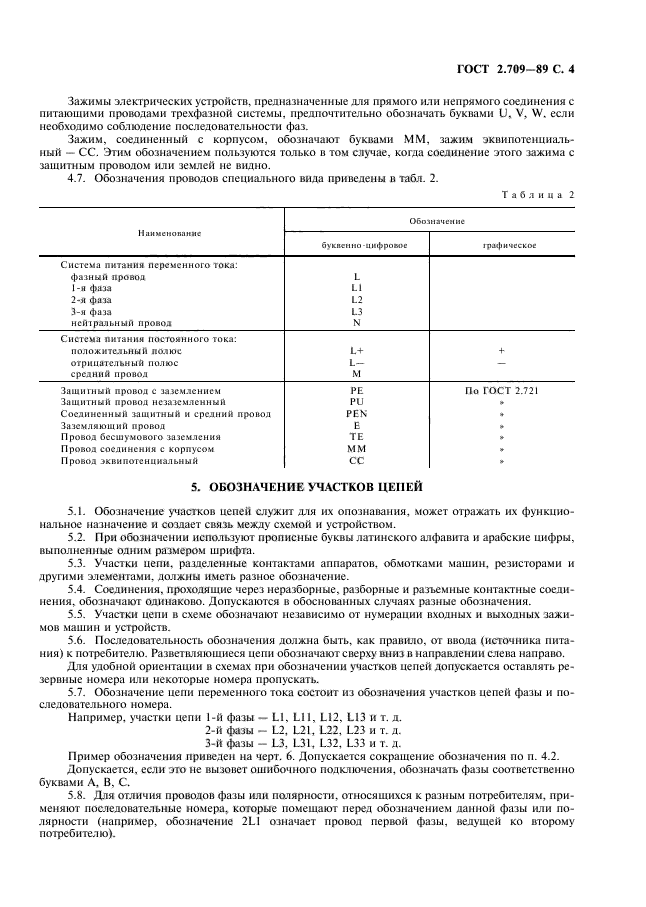

Текст ГОСТ 2.709-89



Другие ГОСТы

ГОСТ 2.794-79 Единая система конструкторской документации. Обозначения условные графические. Устройства питающие и дозирующие
ГОСТ 2.795-80 Единая система конструкторской документации. Обозначения условные графические. Центрифуги
ГОСТ 2.780-68 Единая система конструкторской документации. Обозначения условные графические. Элементы гидравлических и пневматических сетей
ГОСТ 2.793-79 Единая система конструкторской документации. Обозначения условные графические. Элементы и устройства машин и аппаратов химических производств. Общие обозначения
ГОСТ 2.786-70 Единая система конструкторской документации. Обозначения условные графические. Элементы санитарно-технических устройств
ГОСТ 2.784-96 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов
ГОСТ 2.784-70 Единая система конструкторской документации. Обозначения условные графические. Элементы трубопроводов
ГОСТ Р 2.105-2019 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.105-79 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.004-88 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.001-2013 Единая система конструкторской документации. Общие положения
ГОСТ 2.001-93 Единая система конструкторской документации. Общие положения
ГОСТ 2.309-73 Единая система конструкторской документации. Обозначения шероховатости поверхностей

Дополнительная информация

Английское название
Введен в действие01.01.1990
ВзаменГОСТ 2.709-72
Дата издания01.11.2007
